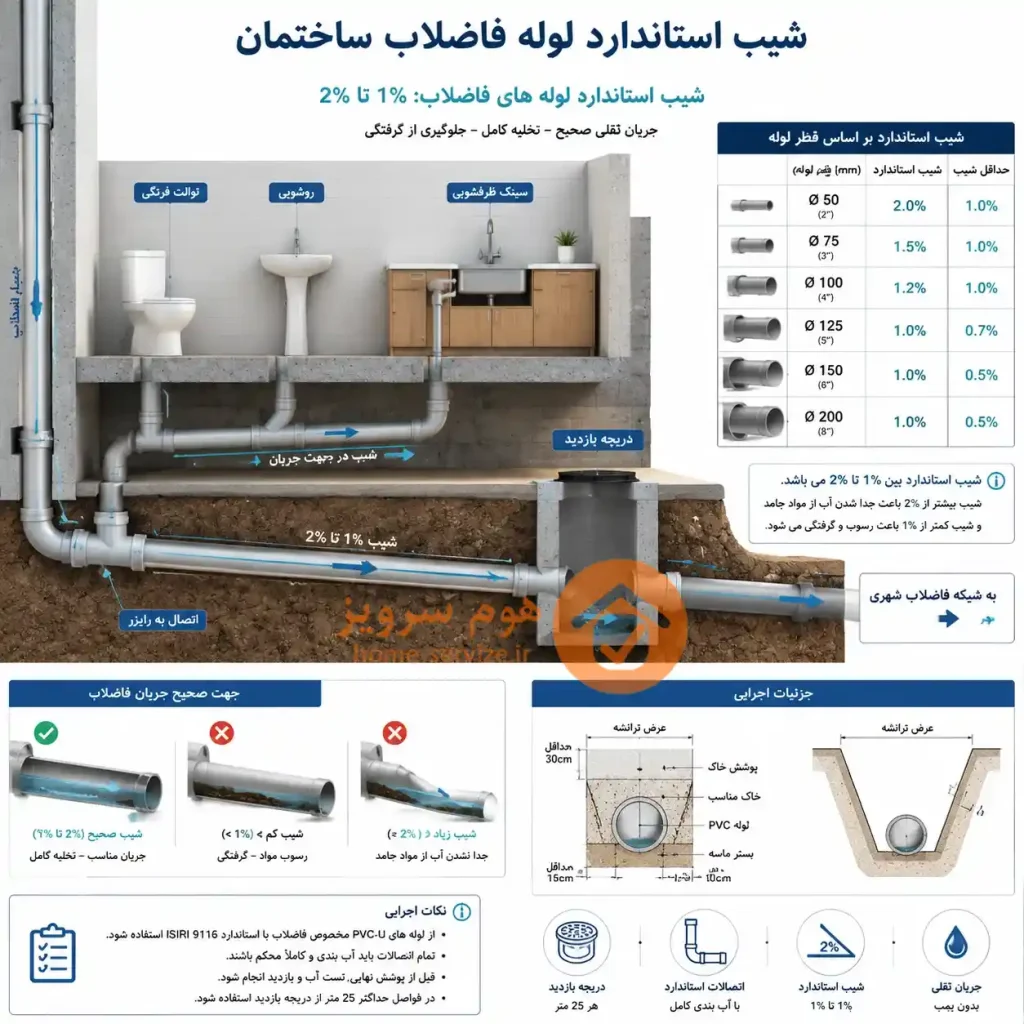

شیب استاندارد لوله فاضلاب ساختمان چقدر باید باشد؟
شیب لوله فاضلاب یکی از مهمترین اصول در اجرای سیستم لوله کشی فاضلاب ساختمان است. اگر شیب لولهها به درستی رعایت نشود، احتمال گرفتگی لوله، تجمع مواد جامد، ایجاد بوی نامطبوع و حتی خرابی سیستم فاضلاب افزایش پیدا میکند.
شیب استاندارد لوله فاضلاب ساختمان
به طور کلی شیب استاندارد لوله فاضلاب معمولاً بین ۱ تا ۳ درصد در نظر گرفته میشود. این مقدار به قطر لوله و نوع کاربری آن بستگی دارد.
| قطر لوله | شیب استاندارد | اختلاف ارتفاع در ۱۰ متر |
|---|---|---|
| ۵۰ میلی متر | ۲ تا ۳ درصد | ۲۰ تا ۳۰ سانتی متر |
| ۷۵ میلی متر | ۲ درصد | ۲۰ سانتی متر |
| ۱۱۰ میلی متر | ۱ تا ۲ درصد | ۱۰ تا ۲۰ سانتی متر |
شیب ۲ درصد لوله فاضلاب یعنی چه؟
وقتی گفته میشود شیب لوله ۲ درصد است، یعنی به ازای هر یک متر طول لوله باید حدود ۲ سانتیمتر اختلاف ارتفاع وجود داشته باشد.
چرا رعایت شیب لوله فاضلاب اهمیت دارد؟
- جلوگیری از گرفتگی لولههای فاضلاب
- حرکت روان فاضلاب در مسیر لوله
- جلوگیری از ایجاد بوی نامطبوع
- افزایش عمر سیستم لوله کشی
- کاهش هزینه تعمیرات و لوله بازکنی
مشکلات شیب کم لوله فاضلاب
- تجمع مواد جامد در لوله
- گرفتگی مکرر لولهها
- رسوب چربی و مواد غذایی
- ایجاد بوی بد فاضلاب
مشکلات شیب زیاد لوله فاضلاب
- حرکت سریع آب بدون انتقال مواد جامد
- ایجاد رسوب در مسیر لوله
- افزایش احتمال گرفتگی
روش محاسبه شیب لوله فاضلاب
اختلاف ارتفاع = طول لوله × درصد شیب
نکات مهم در اجرای شیب لوله فاضلاب
- از تراز یا تراز لیزری برای تنظیم دقیق شیب استفاده کنید.
- از ایجاد شکستگی یا تغییر ناگهانی شیب خودداری کنید.
- در مسیرهای طولانی از دریچه بازدید استفاده کنید.
- قطر لوله را متناسب با حجم فاضلاب انتخاب کنید.
- از اتصالات استاندارد استفاده کنید.
جمعبندی
شیب استاندارد لوله فاضلاب یکی از مهمترین نکات در اجرای سیستم فاضلاب ساختمان است و معمولاً بین ۱ تا ۳ درصد در نظر گرفته میشود.
⚠️ هشدار مهم:
اگر شیب لوله فاضلاب کمتر از مقدار استاندارد باشد، مواد جامد داخل لوله باقی میمانند و به مرور باعث گرفتگی میشوند.
از طرف دیگر اگر شیب بیش از حد زیاد باشد، آب سریع عبور میکند اما مواد جامد در لوله تهنشین میشوند.
بنابراین رعایت شیب استاندارد بین ۱ تا ۳ درصد در اجرای لوله کشی فاضلاب ضروری است.
محاسبهگر شیب لوله فاضلاب
طول لوله و درصد شیب را وارد کنید تا میزان اختلاف ارتفاع موردنیاز محاسبه شود.
